La conduite de chauffage à distance FLEXWELL (FHK) : le système de tuyaux à gaine en acier flexible à double paroi

La conduite de chauffage à distance FLEXWELL (FHK) est le système de tuyaux à gaine en acier flexible, autocompensateur, contrôlable et 100 % étanche à la diffusion pour le chauffage à distance, le refroidissement à distance, l’eau industrielle ou les condensats. La conduite conçue pour la pose enterrée a fait ses preuves depuis de nombreuses années dans diverses applications, même sous conditions extrêmes. La conduite est flexible pour la pose, sûre et économique pour la planification et l’installation, et fonctionne de manière durable et fiable.


Une conduite hautement fiable pour tous les domaines d’application

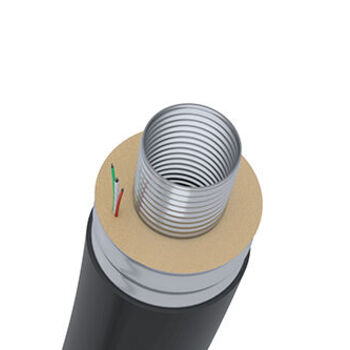

La conduite de chauffage à distance FLEXWELL (FHK) est particulièrement résistante à la corrosion et convient ainsi pour le transport de divers fluides, tels que l’eau de chauffage, l’eau industrielle, l’eau potable ou les condensats. Une fois de plus, c’est la structure intelligente de l’assemblage des tubes qui détermine sa fiabilité. Le tube médian flexible en acier ondulé constitue le noyau. Il compense lui-même les variations de longueur dues à la température et rend ainsi superflue toute disposition pour l’absorption de la dilatation. Les coudes en U, les branches en L et les points fixes ne sont plus nécessaires. Une couche d’isolation en mousse de polyuréthane exempte de CFC recouvre le tube intérieur, dans lequel se trouvent les conducteurs de surveillance. Il est constitué d’une gaine en acier ondulé, d’une protection contre la corrosion et, pour finir, d’une gaine en LLD-PE. Flexible dans ses rayons de courbure et livré d’un seul tenant dans les dimensions souhaitées, FLEXWELL-FHK rend la conduite de chauffage à distance hautement fiable grâce à une pose sous terre par le tracé le plus court : sans travaux de soudure, sans interrompre la protection contre la corrosion et avec des tranchées à dimension réduite.


Les avantages imbattables pour la planification et la pose

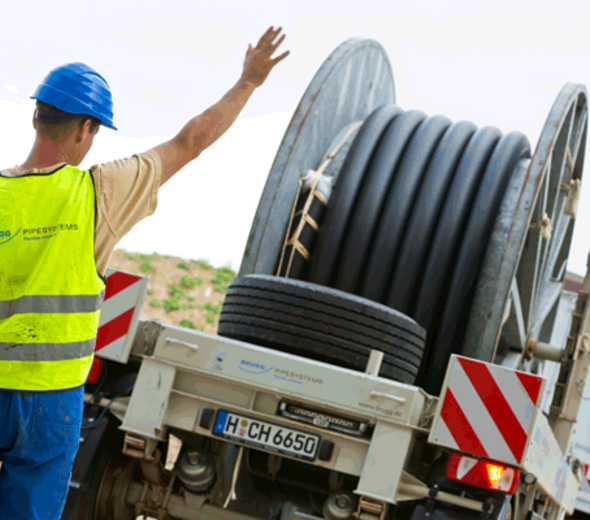

Concrètement : grâce à ses longueurs d’un seul tenant, la conduite de chauffage à distance FLEXWELL (FHK) se pose généralement sans manchons. Cela permet de réduire la durée du chantier, puisque les travaux de soudure et d’isolation ne sont plus nécessaires. À l’aide de la foreuse, il est possible de réaliser la pose sans tranchées, tout comme la pose simultanée avec d’autres conduites. Les réseaux de conduites anciens ou endommagés peuvent être directement remplacés. La pose sécurisée s’effectue sans problème dans des sols humides, en cas de nappes phréatiques au niveau élevé ou en cas de traversée de rivières ou cours d’eau. En général, les frais de génie civil sont faibles, car les tranchées sont plutôt étroites, les tracés directs et courts, la terre excavée limitée et les profondeurs de pose minimales. La flexibilité du système permet de franchir ou de passer des obstacles sans frais supplémentaires. Le tracé s’adapte au terrain pour contourner les arbres, les forêts et les arbustes, permettant ainsi une pose non seulement économique et rapide, mais aussi respectueuse de l’environnement. Le système, autocompensateur et flexible, se purge automatiquement.


Une pose impeccable grâce au procédé de forage horizontal avec injection d’eau

Que faire en cas de croisement de chaussée ? En cas de voie de circulation ne pouvant être perturbée ? En cas de terrain relevant de la protection du milieu naturel et pour lequel des tranchées ne sont pas envisageables ? C’est dans ce contexte qu’intervient le procédé de forage horizontal. Grâce aux avantages spécifiques du produit, la conduite de chauffage à distance FLEXWELL (FHK) convient parfaitement à cette technique de pose qui préserve les surfaces. Pour cela, créez une connexion précise entre le puits de départ et le puits d’arrivée ciblé à l’aide d’un foret mobile et d’une lance guidable à injection tridimensionnelle. Stabilisez la connexion au moyen de tubes d’acier flexibles, dans lesquels vous injectez une émulsion neutre pour l’environnement. Remplacez la lance à injection dans le puits d’arrivée par la tête d’élargissement correspondante à la conduite de chauffage à distance FLEXWELL (FHK) et tirez la conduite pendant le forage d’élargissement retour, tout en ajoutant de l’émulsion de forage à la bentonite dans la connexion créée. Et c’est terminé. Le procédé parait simple, mais ne fonctionne pas avec tous les tuyaux de chauffage à distance… Sauf avec FLEXWELL-FHK et parfaitement bien.

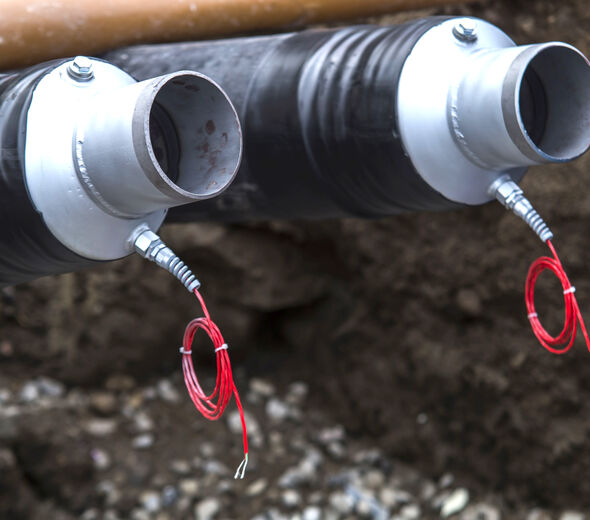

La gamme des conduites de chauffage à distance FLEXWELL (FHK) et les accessoires

Nos conduites de chauffage à distance FLEXWELL (FHK) sont disponibles en neuf diamètres nominaux, à partir de DN 15-150, livrables dans les longueurs correspondantes de 1000 à 230 m. De plus, nous proposons des raccords avec ou sans soudure. Grâce à son tube à gaine en acier ondulé, le système permet d’absorber de fortes charges de trafic et de sol. Pour les conduites de chauffage à distance FLEXWELL (FHK) de la série 22/55–200/310 (diamètre du tube interne/diamètre du tube externe), des expertises attestent que c’est la hauteur de recouvrement requise en cas de charge de trafic SLW 60 qui s’applique et qu’une hauteur de recouvrement efficace de 0,2 m est donc suffisante pour toutes les conduites.


Récapitulatif des données

• Température de service : -170 °C à +150 °C
• Pression de service : 16/25 bars
• Dimensions : DN 25-150
• Tube médian : acier inoxydable
• Tube extérieur : acier inoxydable
• Isolation thermique : Polyuréthane (PUR)

S’agit-il de la solution que vous recherchez ? Contactez-nous

Convaincus ? Les multiples couches de protection contre la corrosion, son contrôle permanent et les possibilités de raccordement universelles de la conduite de chauffage à distance FLEXWELL (FHK) correspondent parfaitement à la solution que vous recherchez pour votre projet ? Alors, consultez nos références. Nous vous présentons de nombreux exemples d’application qui soulignent les nombreux avantages de notre système de tuyaux à gaine en acier. Contactez-nous directement, aujourd’hui et maintenant. Nous nous ferons un plaisir de vous conseiller.
