Соединительные элементы для FLEXWELL-LPG
Соединительные элементы для FLEXWELL-LPG Соединение без применения сварки, с резьбой, фланцем или со сварным патрубком.
Соединение без применения сварки, с резьбой, фланцем или со сварным патрубком.
  1. главная   /
  2. Продукция   /
  3. АЗС и резервуарные парки   /
  4. FLEXWELL-LPG   /
  5. СОЕДИНИТЕЛИ

Соединительные элементы для LEXWELL-LPG

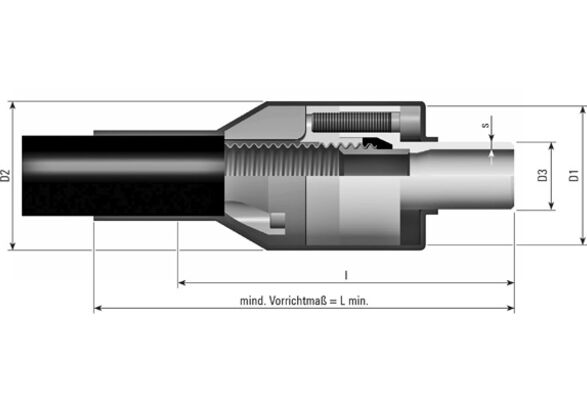

Przyłącze GRAPA z końcówką do spawania

Тип



ДУ



I

mm

L мин.

mm

s

mm

D1

mm

D2

mm

D3

mm
LPG 22/33 20 125 210 2.95 55 61 26.7
LPG 30/40 25 129 210 3.40 65 71 33.4
LPG 39/50 32 140 220 3.55 81 87 42.2
LPG 48/61 40 154 230 3.70 93 99 48.3
LPG 60/74 50 158 240 3.90 109 115 60.3

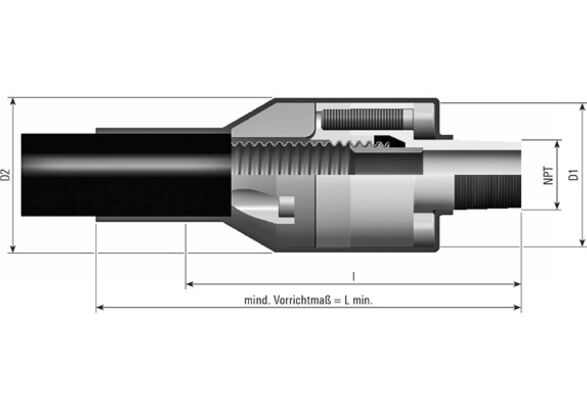

Торцевая муфта GRAPA с наружной NPT резьбой

Тип



ДУ



I

mm

L мин.

mm

NPT резьба

дюйм

D1

mm

D2

mm
LPG 22/33 20 121 210 0.75" 55 61
LPG 30/40 25 129 210 1" 65 71
LPG 39/50 32 140 220 1.25" 81 87
LPG 48/61 40 154 230 1.5" 93 99
LPG 60/74 50 158 240 2" 109 115

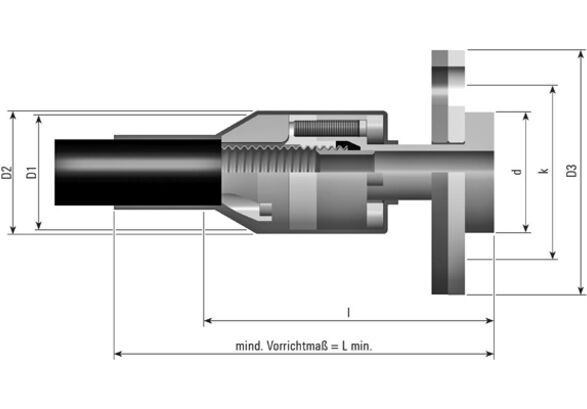

Торцевая муфта GRAPA с разъемным фланцем в соотв. с EN 1092-1

Тип



Трубопровод

ДУ

I

mm

L мин.

mm

Фланец

ДУ

Винты



d

mm

D1

mm

D2

mm

D3

mm

k

mm
LPG 22/33* 20 140 220 20 4xM12x65 58.0 55 61 105 75
LPG 30/40* 25 144 230 25 4xM12x70 68.0 65 71 115 85
LPG 39/50* 32 155 240 32 4xM16x75 73.1 81 87 140 100
LPG 48/61 40 176 260 40 4xM16x75 88.0 93 99 150 110
LPG 60/74 50 181 260 50 4xM16x80 102.0 109 115 165 125



* также предлагается с разъемным фланцем в соотв. с ANSI B16.5 -300 фунтов
