Le chauffage à proximité/distance est une alternative efficace et peu encombrante au chauffage au mazout ou au gaz, tout en étant bien plus respectueux de l’environnement. Avec ce mode de chauffage, le consommateur s’approvisionne en chauffage à distance auprès d’installations de production de chaleur centrales, comme les installations de biogaz. Cependant, une centrale de cogénération offre également la possibilité d’exploiter le chauffage à distance tout en luttant en parallèle contre le gaspillage de la précieuse énergie thermique. La production d’électricité génère effectivement toujours une grande quantité de chaleur. Seulement la plupart du temps, personne n’utilise ce « sous-produit » directement émis. La meilleure solution consiste à transmettre la chaleur produite aux conduites de chauffage à distance installées et à l’utiliser pour le chauffage de bâtiments. La notion de chauffage à proximité/distance dépend de la distance qui sépare la centrale thermique et le lieu de consommation ultérieur. Si le bâtiment à approvisionner et l’installation ne sont séparés que par quelques kilomètres, il s’agit généralement de chauffage à proximité. Le principe d’approvisionnement reste toutefois le même.
Le chauffage à distance permet de chauffer de manière durable et efficace aussi bien les ménages privés que les bâtiments d’entreprise de plusieurs étages. Comme les tuyaux de chauffage ordinaires, les conduites de chauffage à distance passent sous la route et se raccordent directement aux stations de transfert de chaleur dans les bâtiments. BRUGG Pipes est votre interlocuteur adapté pour ces interfaces d’alimentation, pour le déploiement à grande échelle du réseau de chauffage à distance et pour le raccordement des bâtiments. Notre système de tuyaux innovant CASAFLEX transporte d’ores et déjà le chauffage à distance dans de nombreux foyers. Peut-être bientôt chez vous aussi ?
CASAFLEX est un système de tuyaux isolé thermiquement, auto-compensateur et sans fin, conçu pour des températures et des pressions de service élevées. La conduite de chauffage à distance contrôlable intervient pour le raccordement de la maison au réseau de chauffage à distance. Dans ce cas, la conduite souterraine passe généralement à travers le mur de fondation jusqu’à la station de transfert, qui distribue ensuite la chaleur dans toute la maison. CASAFLEX convient également parfaitement comme conduite d’alimentation primaire dans le domaine du chauffage à distance/proximité. Le système de tuyaux ondulés hélicoïdalement répond ainsi à une exigence très élevée. En effet, les tuyaux en plastique avec noyau en acier inoxydable sont généralement enterrés, quasi systématiquement sur de longues distances sinueuses. En outre, les différents écosystèmes, densément peuplés ou naturels, sont particulièrement exigeants. Beaucoup de flexibilité, une réelle efficacité, et surtout, une fiabilité absolue sont indispensables. Heureusement, CASAFLEX a déjà largement fait ses preuves sur tous ces points.
La conduite de chauffage à distance résiste aisément à des températures de service allant jusqu’à 150 °C et à une température maximale de 180 °C. Le manomètre ne devrait pas mesurer au-delà de 16/25 bars. Pour garantir une résistance élevée à long terme, la solution de tuyaux se compose exclusivement de matériaux de première qualité. Par exemple, CASAFLEX est isolé thermiquement avec de la mousse PIR de haute qualité et contient un tuyau interne ondulé en acier inoxydable à triple effet : la conduite robuste est autocompensatrice, autoventilée et autonettoyante. CASAFLEX existe également dans une version double tuyau en acier inoxydable.
*Pendant la durée de vie garantie de 30 ans, la température de service continue maximale de 150 °C peut être dépassée deux fois par an pendant une heure, jusqu'à la température de pointe de 180 °C. Le système de contrôle de la température doit être réglé sur la température de service maximale. Ensuite, la température de service maximale de 150 °C doit être rétablie.
Adaptation aux besoins et utilisation flexible. Flexibilité de pose, les obstacles sont tout simplement contournés. Réalisation de rayon de courbure et d’enroulement étroits, sans formation de plis ou décollement de la gaine en PE de la mousse isolante, grâce à une gaine extérieure ondulée.
Respect à moindre frais de délais ambitieux. L’effort de planification et de direction des travaux est réduit. Des dimensions de fossé plus faibles ainsi que des longueurs livrables élevées permettent de respecter le budget.
Planification facile et compétente, réalisation rapide. Contrôle de la statique grâce à un tube autocompensateur. Moins de raccordements sous terre. Technique de raccordement facile qui réduit le temps de montage.
L’original, utilisé avec succès depuis de nombreuses années. Qualité livrée optimale. Solutions produit simples et donc fiables, dotées d’une durée de vie élevée.
Conseils et innovation se basant sur une expérience de longue date, conseils personnalisés adaptés aux besoins, technique de raccordement et de surveillance brevetée. Tout ceci augmente votre sécurité d’alimentation.
Le chauffage à distance est toujours transporté à l’aide d’un fluide. Dans la majorité des cas, le transport s’effectue par de l’eau chaude qui s’écoule de manière optimale dans le tuyau en acier inoxydable conducteur de chaleur. La station de transfert transforme la chaleur en énergie de chauffage, puis un système de distribution l’achemine dans le bâtiment. Non seulement les radiateurs fonctionnent alors avec le chauffage à distance, mais l’alimentation en eau chaude ou en eau potable chauffée est également assurée de cette manière. Les chaudières et les poêles qui consomment beaucoup de combustible, se vident d’eux-mêmes et nécessitent des recharges régulières appartiennent donc définitivement au passé. Aucune organisation supplémentaire n’est nécessaire, il suffit de chauffer. Littéralement.
Pourquoi acheter chez BRUGG Pipes ? Le système de tuyaux flexibles en acier inoxydable, préfabriqué en usine et déjà testé, peut être posé directement. Nous mettons à profit notre expérience de plusieurs décennies pour la conception et la fabrication. C’est la raison pour laquelle notre tuyau de chauffage à distance isolé en usine, l’ensemble de tuyaux et les composants correspondants sont, bien entendu, certifiés à plusieurs reprises. Notre produit répond à toutes les exigences contrôlées selon les normes EN 15632-1:2009 et EN 15632-4:2009. Vous trouverez les certificats ci-dessous.
Comme évoqué, à l’intérieur se trouve le tuyau ondulé en acier inoxydable. Son isolation se compose de polyisocyanurate flexible et sans CFC, un composite de mousse performant et résistant aux températures élevées. L’épaisse couche de mousse dure en PIR isole parfaitement la conduite de chauffage à distance. Cette isolation en mousse intègre également les conducteurs de surveillance torsadés. Si une surcharge se produit quelque part le long de la conduite et que des micro-dommages locaux apparaissent, les conducteurs de surveillance, également appelés fils de détection de fuite, signalent un dommage potentiel.
La feuille barrière multicouche et le treillis en métal déployé confèrent un haut degré de stabilité. Le câble reste toutefois souple et flexible, ce qui est appréciable dans des conditions de terrain difficiles. La gaine extérieure ondulée est en polyéthylène extrudé sans soudure (LLD-PE) et sa structure la rend extrêmement résistante et durable.
Dans notre gamme, nous proposons cinq types de produits différents de CASAFLEX, qui se distinguent les uns des autres selon les aspects suivants : les dimensions (diamètre nominal 20-50 ou ¾ à 2 pouces), les masses du tube intérieur, l’épaisseur de la gaine extérieure et l’amplitude du rayon de courbure.

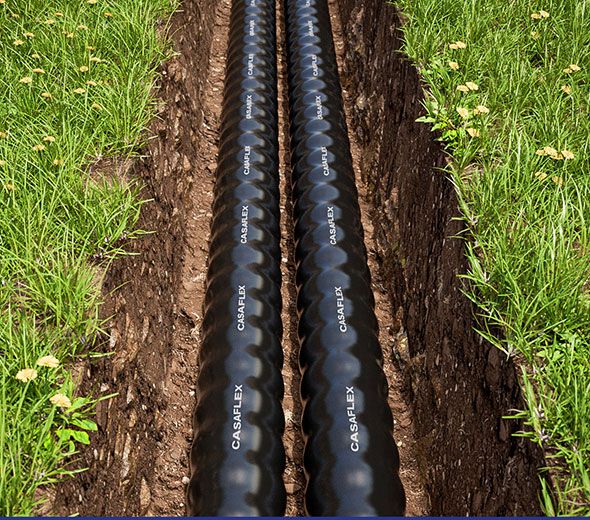

Pour poser un système de tuyaux complet, il faut un tracé suffisamment grand, c’est-à-dire une surface qui accueillera les différentes conduites ultérieurement. La taille du tracé dépend du projet de construction même. La pose s’effectue généralement sous terre au moyen de tranchées profondes. Néanmoins, selon les conditions locales, une pose sans tranchées pourrait davantage convenir.
Dans le cas d’un raccordement domestique, le système de tuyaux doit être adapté au canal en béton existant. Les anneaux, qui composent l’unité flexible de la conduite, permettent d’adapter individuellement la conduite de chauffage à distance à installer aux longueurs requises. Par ailleurs, CASAFLEX UNO est un système de tuyaux flexible et autocompensateur, c’est pourquoi les coudes de dilatation et les raccords ne sont nécessaires qu’en cas d’angles extrêmes.
Après la livraison de toutes les pièces, les tuyaux doivent être idéalement déroulés du tambour à proximité immédiate du lieu de pose. Ensuite, les monteurs posent les éléments de tuyaux dans les tranchées. Ils font glisser les traversées de mur et montent les raccords. Après ce travail préparatoire, la connexion entre le point de raccordement du tuyau et le chauffage à distance dans la maison peut être établie dès le lendemain. L’installation peut alors commencer immédiatement après.
Grâce à divers accessoires, par exemple, les raccords en T, CASAFLEX peut être utilisé de manière flexible comme conduite principale ou comme conduite de dérivation et de retour. Si CASAFLEX est utilisé comme conduite de retour, le tuyau transporte les eaux usées vers des installations spéciales au sein de l’ensemble correspondant. L’eau y est traitée et retourne ensuite au consommateur par les conduites sous forme de fluide caloporteur, créant ainsi un circuit fermé qui chauffe et maintient la maison au chaud en permanence.
Comme c’est souvent le cas, ce sont les coûts et les avantages qui déterminent au cas par cas quelle conduite de chauffage à distance est la plus appropriée. CASAFLEX réunit de nombreux avantages et s’utilise de manière polyvalente, c’est pourquoi la solution de tuyaux innovante de BRUGG Pipes constitue le bon choix dans tous les cas. L’effort de pose lors des travaux de génie civil est très gérable par rapport à d’autres tuyaux. C’est avant tout grâce à la technique de raccordement optimisée, brevetée depuis longtemps et qui a déjà largement fait ses preuves depuis des années. La pose de la conduite de chauffage à distance s’effectue, par conséquent, rapidement et facilement. Les joints en graphite encapsulés sont non seulement ultra-sécurisés, mais aussi faciles à manipuler. Les temps de pose courts sont particulièrement importants dans les espaces publics. Autre point positif : l’utilisation de CASAFLEX permet un tracé respectueux de l’environnement, nécessitant uniquement des tranchées très étroites pour la pose des tuyaux. En raison de l’absence de mesures de compensation, l’utilisation du chauffage à distance peut même être qualifiée d’écologique à certains égards ou en tout cas particulièrement respectueuse de l’environnement.
De nombreux tuyaux de chauffage existent sur le marché. Beaucoup obtiennent de bons résultats aux tests d’efficacité énergétique. Cependant, CASAFLEX obtient les meilleurs résultats et représente ainsi la solution la plus efficace parmi les systèmes de tuyaux. L’objectif commun consiste à éviter les pertes de chaleur sur la distance de transport. CASAFLEX y parvient particulièrement bien, notamment grâce à sa construction bien pensée et aux matériaux de haute qualité de la conduite de chauffage à distance.
Du ruban de signalisation de tracé au boîtier de raccordement de mesure, BRUGG Pipes est prêt à répondre à tous les besoins grâce à différentes pièces de raccordement, appelées fittings, divers accessoires et autres articles adaptés de la gamme de produits CASAFLEX UNO.
Différents raccords dans chaque dimension CASAFLEX permettent, par exemple, de passer aisément à des conduites plus lointaines à l’intérieur du bâtiment ou dans des manchons. Les accessoires de produits CASAFLEX UNO comprennent des raccords à sertir indémontables, non seulement sûrs à 100 %, mais aussi faciles et rapides à raccorder. Le kit comprend un anneau d’appui, un joint en graphite robuste, la pièce de raccordement proprement dite et une bague de pression. Des joints à expansion et des douilles à sertir peuvent également servir pour les petits raccords.
Les tuyaux-culottes permettent de passer très facilement d’un tuyau simple à un tuyau double. Par ailleurs, ils constituent souvent le lien entre la conduite interne et la conduite de chauffage à distance. Nos tuyaux-culottes disposent d’un système de surveillance des fuites, tout comme les autres tuyaux CASAFLEX. Les raccords en T à dérivation flexible de différentes dimensions angulaires servent également d’éléments d’extension ou de réduction des systèmes de tuyaux. Par ailleurs, nos raccords en T répondent également aux mêmes normes de fabrication et sont certifiés. Les composants des tuyaux sont thermoconducteurs grâce à la mousse PUR et permettent ainsi d’éviter toute perte de chaleur au niveau de ces points de raccordement.
Les manchons constituent également des pièces de raccordement et d’extrémité importantes. Ils permettent de garantir une transition étanche et parfaitement isolée entre deux tuyaux. Généralement des manchons thermorétractables, y compris des gaines thermorétractables sont utilisés. Ils s’adaptent de manière variable à la taille des tuyaux, ce qui en fait une véritable solution universelle. Le kit de manchons BRUGG Pipes comprend différents éléments de montage et les petites pièces correspondantes, comme les bouchons, les rustines pour mousse et une cartouche de mousse PUR, permettant d’étanchéifier de manière fiable les conduites souterraines. Si BRUGG Pipes ne se charge pas elle-même du montage, seuls les outils nécessaires pour l’installation sont en plus. Et c’est parti.
Des capuchons de protection de différentes tailles sont également spécialement conçus pour les tuyaux CASAFLEX. Les demi-coques en plastique ou les capuchons métalliques protègent l’extrémité des tuyaux dans les bâtiments ou les puits et les fixent de manière sûre dans les manchons.
Des bagues d’étanchéité en différents matériaux, de diverses tailles et adaptées à chaque fluide sont disponibles à l’unité pour la post-isolation. Elles peuvent ainsi être adaptées individuellement, dès le premier montage, aux dimensions et au contenu des tuyaux ainsi qu’aux siphons et à la robinetterie utilisés. Les bagues modulaires, permettant d’étancher les tuyaux de carottage ou fourreaux en fibrociment contre le gaz et l’eau sous pression, ainsi que les bagues d’étanchéité murales pour les traversées de mur, complètent l’offre de la famille de produits CASAFLEX.
