Notre système basse température innovant FLEXSTAR est composé d’un système de tuyaux pré-isolés, hautement flexibles et stables, grâce à notre procédé de production breveté. L’innovation FLEXSTAR convient parfaitement au raccordement de pompes à chaleur et aux réseaux de chauffage locaux.
Si vous optez pour notre tuyau de pompe à chaleur efficace, vous bénéficiez bien évidemment du service complet BRUGG Pipes. Nous vous accompagnons lors de la planification de votre projet et livrons les produits correspondants sur le lieu de votre choix grâce à notre réseau de distribution mondial. Pour cela, nous adaptons la longueur des tuyaux ou les kits, accessoires inclus, en fonction de vos besoins.
Nous produisons conformément à la norme EN 15632-2 et notre gamme complète répond aux normes de qualité ISO 9001, ISO 45001 et ISO 14001. Mais cela ne nous suffit pas : en tant que fabricants leaders, nous souhaitons non seulement répondre aux normes, mais aussi établir de nouvelles références. C’est la raison pour laquelle nos produits BRUGG Pipes sont réputés pour leur qualité suisse de premier ordre. Vous trouverez de plus amples informations sur les composants et les groupes de composants des différentes catégories de notre gamme dans nos formations aux produits. N’hésitez pas à contacter le service support présent dans le monde entier pour toute question et demande d’entretien ou de maintenance.
Nous proposons FLEXSTAR UNO (un tube médian) et FLEXSTAR DUO (deux tubes médians), en couronne disponible en longueurs standard ou en kit de pompe à chaleur avec accessoires inclus. En Allemagne, ce produit n’est vendu qu’en conditionnement en couronnes. Le kit de pompe à chaleur contient les éléments suivants : le tube sélectionné, les raccords vissés, les capuchons d’extrémité thermorétractables, la bague d’étanchéité et le ruban de signalisation de tracé.
Le système basse température FLEXSTAR est isolé avec de la mousse PUR et ainsi parfaitement pré-isolé : l’isolation de haute qualité assurée par la mousse cyclopentane haute pression permet d’atteindre une valeur Lambda de 0,024 W/m*K. C’est 40 % de moins que la valeur Lambda d’une isolation PE conventionnelle. Le tube médian est conçu en PE-Xa, un matériau hautement flexible, résistant à la corrosion et aux produits chimiques, qui permet les plus petits rayons de courbure lors de la pose. Les raccords de tuyaux des réseaux de chauffage locaux ou des pompes à chaleur FLEXSTAR sont pourtant extrêmement stables et résistants.
FLEXSTAR est résistant à la chaleur et conçu pour une température de service allant jusqu’à un maximal de 95 °C (fluctuante). Même les pressions de service allant jusqu’à PN 6 ne posent aucun de problème à la solution tubulaire. Alors que le tube extérieur résistant aux UV est constitué d’une gaine de protection flexible en PEBD, le tube médian est en PE-Xa, une transformation spéciale du polyéthylène. Les tuyaux respectent la norme DIN 16892/93 et disposent d’une barrière contre la diffusion d’oxygène EVOH conformément à la norme DIN 4726. L’utilisation d’une barrière contre la diffusion d’oxygène fait sens à bien des égards : elle empêche la corrosion des composants métalliques des raccords ou du système de chauffage. Parallèlement, elle contribue à l’efficacité du système de tuyaux en empêchant les dépôts dans la conduite et en optimisant le transfert de chaleur. Le tuyau de pompe à chaleur pré-isolé est disponible en tuyau simple ou double et en plusieurs diamètres : FLEXSTAR UNO à partir de DN 20-50 et FLEXSTAR DUO à partir de DN 20-40. Les propriétés physiques du tuyau, combinées à l’isolation composite en PUR (mousse polyuréthane sans CFC à base de cyclopentane) permettent une installation sans tenir compte de la dilatation thermique. Le système de tuyaux régule les brusques variations de température de manière autonome, sans aucun compensateur ou pièce de compensation.
FLEXSTAR est un système composite conforme à la norme DIN EN 15632-2. Cela signifie que le tube intérieur forme une unité indissociable avec la mousse isolante PUR, imperméable à l’air et empêchant les émissions de CO2. En revanche, l’isolation des systèmes non composites est généralement constituée de plusieurs composants. Il existe alors un risque que le milieu liquide ou gazeux s’échappe du tube intérieur et pénètre la couche isolante. Une infiltration de l’extérieur endommage également le système et réduit la durée de service potentielle des systèmes non composites. Ce sont des points faibles que vous ne trouverez pas chez FLEXSTAR.
Grâce à sa conception en tant que système composite basse température, FLEXSTAR est parfaitement protégé contre l’humidité entrante. Si l’enveloppe extérieure venait à être endommagée et qu’une fuite se produisait, l’étanchéité longitudinale conforme à la norme DIN EN 15632-2 empêcherait l’humidité de s’infiltrer à travers l’isolation et d’affecter la résistance du tube intérieur. C’est essentiellement la mousse PUR imperméable qui contribue à cette protection spéciale. L’étanchéité longitudinale rend non seulement le produit globalement plus durable, mais elle garantit également des caves et des espaces de vie secs.

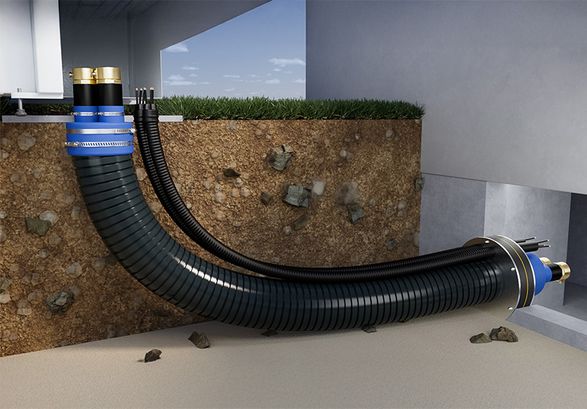

Chauffez-vous efficacement votre maison avec une pompe à chaleur (pompe à chaleur air/eau) ? Quel système de chauffage est installé dans le bâtiment dans lequel vous travaillez ? FLEXSTAR convient à de nombreuses applications et installations, que ce soit comme tuyau de pompe à chaleur ou comme tuyau de raccordement à un réseau de chauffage local pour des raccordements de maison à maison ou des rénovations. La raison est la suivante : les introductions dans les bâtiments sont particulièrement simples avec FLEXSTAR. Les petits rayons de courbure permettent une pose dans les espaces les plus restreints et sans coudes de raccordement. Un autre avantage réside dans la technique de raccordement innovante. En effet, cette dernière rend les travaux de soudure totalement inutiles, par conséquent, le montage est rapide et simple. Les grandes longueurs livrables permettent une pose sans points de raccordement dans le sol. Cela permet ainsi de réduire de manière significative la largeur de la tranchée, ce qui est particulièrement rentable pour les travaux de génie civil. Cela est particulièrement valable pour les conduites DUO.
Les tuyaux de pompe à chaleur sont essentiels pour les systèmes de chauffage modernes, dont l’objectif est de préserver les ressources tout en conservant la chaleur et le confort des bâtiments de manière efficace. Les pompes à chaleur puisent 100 % de la chaleur dans l’environnement, aucun combustible fossile ou autre source de chauffage n’est nécessaire. C’est ce qui distingue la machine thermique de tous les autres systèmes domestiques.
Les pompes à chaleur fonctionnent plus efficacement lorsque les différences de température entre la source froide et la source chaude sont aussi faibles que possible. C’est la raison pour laquelle choisir le tuyau de pompe à chaleur adapté est particulièrement important. Ces tuyaux doivent être en mesure de transférer efficacement la chaleur sans provoquer de grosses pertes énergétiques.
À l’aide d’un exemple de projet, nous avons calculé les performances de FLEXSTAR pour une utilisation spécifique sur pompe à chaleur. Nos calculs ont démontré qu’avec une utilisation moyenne réaliste de 8 600 heures par an sur une période de 30 ans, FLEXSTAR permet d’économiser 45 150 kWh et plus de 7 tonnes de CO2, et tout cela grâce à une seule conduite de pompe à chaleur efficace. Les économies d’énergie résultent de la différence entre les déperditions de chaleur d’un système PE conventionnel et du système de tuyaux innovant FLEXSTAR. La différence s’explique par l’excellente conductivité thermique des tuyaux FLEXSTAR. Pour rappel, grâce à l’isolation PUR brevetée, la valeur Lambda est égale à 0,024 W/m*K, soit en moyenne 40 % de moins que la valeur mesurée pour une isolation PE habituelle. De plus, des travaux en tranchées moins complexes permettent de réaliser des économies financières supplémentaires. Les systèmes FLEXSTAR offrent non seulement une solution techniquement parfaite, mais optimisent aussi considérablement le déroulement des travaux sur le chantier grâce à leur temps de pose extrêmement court. Ils sont donc la clé de la réalisation rapide et rentable des raccordements de pompes à chaleur. Conclusion : FLEXSTAR vous permet d’économiser à tous les niveaux.
Vous trouverez de plus amples informations et données sur l’étude de cas dans la formation disponible dans l’espace de téléchargement.
La technique de raccordement sophistiquée permet une installation rapide et extrêmement simple. Elle garantit une faible charge de travail et une longue durée de vie. L’installation ne requiert aucune opération de soudage complexe, seuls les tuyaux, les raccords, un joint mural (uniquement pour les entrées de maison) et des capuchons d’extrémité sont nécessaires.
Pour FLEXSTAR, vous avez le choix entre des raccords à vis et des raccords à sertir. Les raccords vissés sont raccordés aux tuyaux sans outils et particulièrement adaptés aux entrées de maison ; alors que les raccords à sertir sont indémontables et, en comparaison, la technique de raccordement la plus sûre pour des installations souterraines. Les raccords sont généralement en acier ou en laiton.
Le procédé de marquage breveté que nous utilisons pour étiqueter nos systèmes de tuyaux FLEXSTAR facilite grandement l’identification claire sur le chantier. Les coques à clipser et les regards de distribution facilitent l’isolation ultérieure.
• Longueurs des tuyaux ou kits avec accessoires adaptés à vos besoins
• Accompagnement tout au long de votre planification
• Réseau mondial de distribution
• Formation produits et assistance partout dans le monde
• Norme de fabrication selon EN 15632-2
• Normes de qualité selon ISO 9001, ISO 45001 et ISO 14001
Le système FLEXSTAR a été vérifié par l’institut indépendant IMA Dresden et certifié par l’organisme d’accréditation Deutsche Akkreditierungsstelle.
