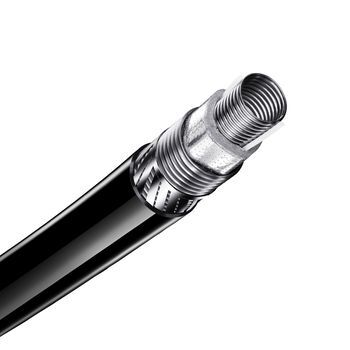

FLEXWELL CRYO PIPE (FCP) para medios criogénicos

Un sistema de tuberías flexible, de doble pared y aislado al vacío para el transporte de todos los gases licuados criogénicos: la solución eficaz para los medios criogénicos.

Propiedades

Dimensiones: DN 15 - 40 (tamaños nominales mayores a petición)
Presión y temperatura de funcionamiento GNL y otras aplicaciones: PN 30 (DN 15 - DN 40); -200 °C a +50 °C
Presión y temperatura de funcionamiento para hidrógeno líquido: hasta 20 bar; -255 °C
Tubo de servicio: tubo de acero inoxidable corrugado FLEXWELL

Descripción del sistema

El FLEXWELL® CRYO PIPE se desarrolló como una tubería aislada al vacío para el transporte aéreo y subterráneo de gases licuados criogénicos. El superaislamiento especialmente adaptado, fabricado con una lámina altamente reflectante, y los espaciadores estabilizadores de la cámara de vacío permiten un transporte eficaz y seguro del medio criogénico. La penetración del calor en toda la longitud de la tubería es extremadamente baja.

La adaptación individual del refuerzo de tiras de acero inoxidable en el tubo exterior garantiza una alta estabilidad de la presión del FLEXWELL® CRYO PIPE, así como un bajo alargamiento. Además, actúa como componente de tracción a través del cual se puede colocar y tirar de la tubería de forma segura. Los diámetros nominales DN 15 - DN 32 están disponibles para una presión máxima de 25 bar (PN 25), el diámetro nominal DN 40 para una presión máxima de 30 bar.

Ámbitos de aplicación

Transporte de gases licuados criogénicos como
- nitrógeno líquido LN2
- argón líquido LAr
- oxígeno líquido LOX
- hidrógeno líquido LH2
- helio líquido LHe
- gas natural licuado GNL
