Nah- bzw. Fernwärme ist eine effiziente und platzschonende Alternative zur Öl- oder Gasheizung – vor allem aber ist sie weitaus umweltschonender. Bei diesem Heizmodell bezieht der Verbraucher die Fernwärme von zentralen Wärmeerzeugungsanlagen wie beispielsweise Biogasanlagen. Aber auch ein Kraftwerk mit Kraft-Wärme-Kopplung bietet die Möglichkeit, Fernwärme zu nutzen und damit gleichzeitig der Verschwendung wertvoller Wärmeenergie entgegenzuwirken. Bei der Erzeugung von Strom entsteht nämlich nebenbei immer auch jede Menge Wärme. Nur nutzt meist niemand dieses unmittelbar freigesetzte „Nebenprodukt“. Die viel bessere Alternative ist, die erzeugte Wärme über installierte Fernwärmeleitungen weiterzuleiten und zur Heizung von Gebäuden zu verwenden. Je nachdem, wie weit das Wärmekraftwerk vom Ort des späteren Verbrauchs entfernt liegt, ist entweder von Fern- oder Nahwärme die Rede. Trennen das zu versorgende Gebäude und die Anlage nur wenige Kilometer, spricht man üblicherweise von Nahwärme. Doch das Versorgungsprinzip ist dasselbe.
Sowohl Privathaushalte als auch mehrstöckige Firmengebäude lassen sich nachhaltig und effektiv mit Fernwärme beheizen. Wie gewöhnliche Heizrohre auch, verlaufen Fernwärmeleitungen unter der Strasse und schliessen direkt an sogenannten Wärmeübergabestationen in den Gebäuden an. Bei diesen Versorgungsschnittstellen, dem flächendeckenden Ausbau des Fernwärmenetzes als auch beim Hausanschluss, ist BRUGG Pipes Ihr richtiger Ansprechpartner. Unser innovatives CASAFLEX-Rohrsystem bringt bereits Fernwärme in das Zuhause vieler Menschen. Vielleicht bald auch bei Ihnen?
CASAFLEX ist ein wärmegedämmtes, selbstkompensierendes und endloses Rohrsystem, das auf besonders hohe Temperaturen und Betriebsdrücke ausgelegt ist. Die überwachbare Fernwärmeleitung kommt einerseits beim Hausanschluss ans Fernwärmenetz zum Einsatz – dabei verläuft die Erdleitung in der Regel direkt durch die Fundamentmauer bis zur Übergabestation, die die Wärme anschliessend im ganzen Haus verteilt. Aber auch als primäre Versorgungsleitung im Bereich Fern- und Nahwärme eignet sich CASAFLEX ideal. Dabei erfüllt das wendelgewellte Rohrsystem eine überaus hohe Anforderung. Denn die Kunststoffrohre mit Edelstahlkern verlaufen meist unterirdisch, fast immer über weite und oft ungerade Strecken. Besonders anspruchsvoll machen es zudem die verschiedenen Ökosysteme – von dicht besiedelt bis naturbelassen. Da kommt es auf viel Flexibilität, echte Effizienz und vor allem auf absolute Zuverlässigkeit an. Gut, dass sich CASAFLEX in all diesen Punkten schon mehrfach bewiesen hat.
Betriebstemperaturen von bis zu 150 Grad Celsius und kurzzeitigen Spitzentemperaturen* von bis zu 180 Grad Celsius hält die Fernwärmeleitung problemlos stand. Mehr als 16/25 bar sollte das Manometer nicht messen. Um auch langfristig eine hohe Belastungsresistenz zu realisieren, besteht die Rohrlösung ausschliesslich aus Werkstoffen und Materialien erster Güte. So ist CASAFLEX beispielsweise hochwertig mit PIR-Schaum wärmegedämmt und enthält im Inneren ein gewelltes Edelstahlrohr mit Dreifacheffekt: Die robuste Leitung ist selbstkompensierend, selbstentlüftend und selbstreinigend. CASAFLEX gibt es auch in einer Ausführung mit Doppelrohr aus Edelstahl.
*Während der garantierten Lebensdauer von 30 Jahren darf die max. Dauerbetriebstemperatur von 150 °C bis zur Spitzentemperatur von 180 °C zweimal pro Jahr für eine Dauer von einer Stunde überschritten werden. Danach muss die max. Dauerbetriebstemperatur von 150 °C wieder eingeregelt werden.
Dem Bedarf angepasst und flexibel eingesetzt. Flexibel in der Verlegung, Hindernisse werden einfach umgangen. Enge Biege- und Wickelradien realisieren, ohne Faltenbildung oder Ablösung des PE-Mantels vom Dämmschaum, dank gewelltem Außenmantel.
Ambitionierte Terminpläne kostengünstig eingehalten. Der Planungs- und Bauleitungsaufwand ist gering. Kleinere Grabenabmessungen zusammen mit langen Lieferlängen halten die Kosten im Rahmen.
Einfach und kompetent geplant, zügig realisiert. Die Statik im Griff dank selbstkompensierendem Rohr. Wenige Verbindungen im Erdreich. Einfache Verbindungstechnik verkürzt die Montagezeit.
Das Original - seit vielen Jahren erfolgreich eingesetzt. Höchste ausgelieferte Qualität. Einfache und dadurch zuverlässige Produktelösungen mit langer Lebensdauer.
Beratung und Innovation auf Basis langjähriger Erfahrung, bedarfsgerechte, individuelle Beratung, patentierte Anschluss- und Überwachungstechnik. Dies alles erhöht Ihre Versorgungssicherheit.
Fernwärme wird immer über ein Medium transportiert. Dieser Transport erfolgt in den meisten Fällen über heisses Wasser, das optimal durch das wärmeleitende Edelstahlrohr fliesst. An der Übergabestation erfolgt die Umwandlung der Wärme in Heizenergie, ein Verteilungssystem leitet diese von dort weiter ins Gebäude. Nicht nur die Heizkörper laufen dann mit Fernwärme, sondern auch die Versorgung durch Warmwasser bzw. aufgeheiztem Trinkwasser wird so bereitgestellt. Heizkessel oder -öfen, die den Brennstoff nur so verschlingen, sich geradezu selbst entleeren und regelmässig Nachfüllung erfordern, sind somit ein für alle Mal Geschichte. Es ist keine zusätzliche Organisation nötig – einfach heizen. Wortwörtlich.
Wieso es sinnvoll ist, bei BRUGG Pipes zu kaufen? Das flexible Edelstahlrohrsystem lässt sich umgehend verlegen, da es werkseitig vorgefertigt und bereits endgeprüft ist. In Sachen Entwicklung als auch Fertigung greifen wir inzwischen auf jahrzehntelange Erfahrung zurück. Deswegen ist unser werkmässig gedämmtes Fernwärmerohr, die Rohrbaugruppe selbst sowie die zugehörigen Komponenten, selbstverständlich mehrfach zertifiziert. Unser Produkt erfüllt alle überprüften Anforderungen gemäss EN 15632-1:2009 und EN 15632-4:2009. Die Zertifikate finden Sie unten.

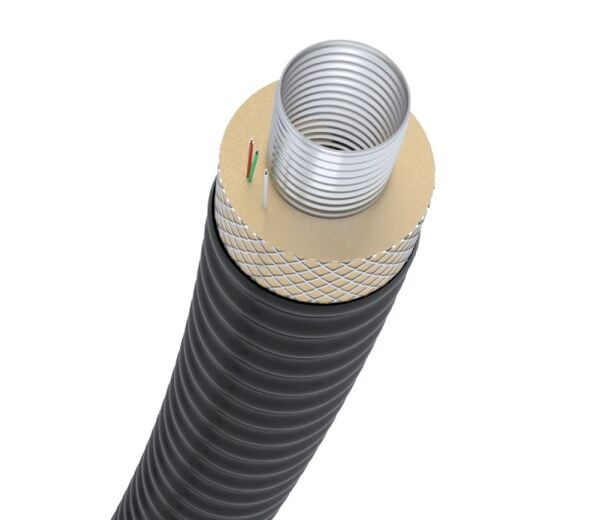

Im Inneren befindet sich, wie schon gesagt, das gewellte Edelstahlrohr. Seine Isolierung besteht aus FCKW-freiem und flexiblem Polyisocyanurat – ein leistungsfähiger und hochtemperaturbeständiger Schaumverbundstoff. Die dicke Schicht aus PIR-Hartschaum dämmt die Fernwärmeleitung optimal. In diese Schaumisolierung sind auch die verdrillten Überwachungsadern integriert. Sollte es irgendwo entlang der gesamten Rohrleitung zu einer Überlastung kommen und lokale Mikroschäden entstehen, warnen die Überwachungsadern – deswegen auch Leckmeldedrähte genannt – vor einer potenziellen Beschädigung.
Die Mehrschichtsperrfolie sowie das Streckmetallgitter geben ein hohes Mass an Stabilität – trotzdem bleibt die Leitung biegsam und flexibel, was sich bei schwierigen Geländebedingungen auszahlt. Der gewellte Aussenmantel ist aus einem nahtlos aufextrudiertem Polyäthylen (PE-LD) und durch seine Beschaffenheit extrem belastbar und langlebig.
Wir haben fünf verschiedene Produkttypen von CASAFLEX in unserem Portfolio, die sich wiederum in vier Kategorien voneinander unterscheiden: in ihrer Dimensionen (Nennweite 20-50 bzw. ¾ bis 2 Zoll), in den Massen des Innenrohrs, in der Dicke des Außenmantels sowie im Spektrum des Biegeradius.

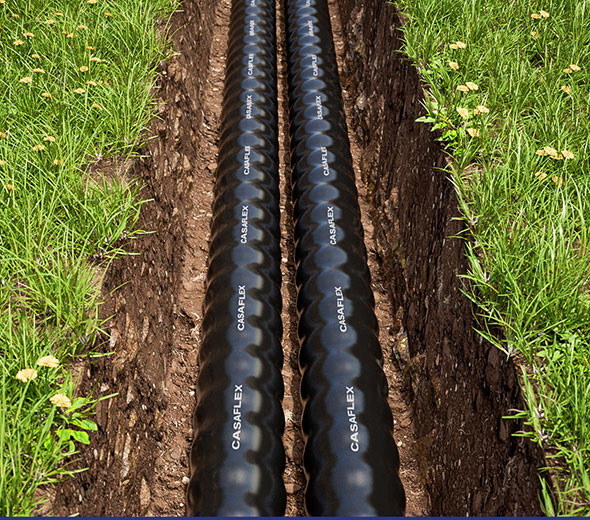

Um ein gesamtes Rohrsystem zu verlegen, braucht es eine ausreichend grosse Trasse, also eine Fläche, auf deren Grund die einzelnen Leitungen später verlaufen. Wie gross die Trasse letztlich sein muss, hängt vom Bauvorhaben selbst ab. In der Regel erfolgt die Verlegung unterirdisch über tiefere Gräben. Je nach lokalen Gegebenheiten kann sich jedoch auch eine grabenlose Bauweise besser eignen.
Bei einem Hausanschluss ist dagegen das Rohrsystem an den vorliegenden Betonkanal abzustimmen. Mithilfe von Ringen als flexible Einheit der Leitung ist die zu installierende Fernwärmeleitung individuell an die benötigten Längen anpassbar. Weil es sich beim CASAFLEX UNO ausserdem um ein flexibles, selbstkompensierendes Rohrsystem handelt, sind Dehnungsbögen und Formstücke nur bei sehr extremen Winkeln erforderlich.
Nach Anlieferung aller Teile sind die Rohre nach Möglichkeit in unmittelbarer Nähe zum Verlegungsort von der Trommel zu rollen. Anschliessend legen die Monteure die Rohrteile im Graben aus. Sie schieben die Mauerdurchführungen auf und montieren die Anschlussverbindungen. Nach dieser Vorarbeit kann oftmals schon am Folgetag die Verbindung zwischen Rohranschlussstelle und Fernheizung im Haus hergestellt werden. Die Installation kann danach also umgehend starten.
Durch diverses Zubehör wie zum Beispiel T-Stücke ist CASAFLEX flexibel als Hauptleitung oder als Abzweig- und Rücklaufleitung einsetzbar. Fungiert CASAFLEX als Rücklaufleitung, transportiert das Rohr Abwasser zu speziellen Anlagen innerhalb des jeweiligen Verbunds zurück. Dort wird das Wasser aufbereitet und fliesst anschliessend wieder als Wärmeträger durch die Leitungen zurück zum Verbraucher – so entsteht ein geschlossener Kreislauf, der das Haus permanent beheizt und warmhält.
Es bestimmen, wie so oft, die Kosten und Nutzen im Einzelfall, welche Fernwärmeleitung sich am besten eignet. Weil CASAFLEX jedoch zahlreiche Vorteile in sich vereint und sehr vielseitig einsetzbar ist, ist die innovative Rohrlösung von BRUGG Pipes eigentlich in jedem Fall die richtige Wahl. Zum einen ist der Installationsaufwand bei Tiefbauarbeiten im Vergleich zu anderen Rohren sehr überschaubar. Das ist vor allem der optimierten Anschlusstechnik zu verdanken, die sich bereits über Jahre bewährt hat und inzwischen längst patentiert ist. Die Fernwärmeleitung lässt sich dementsprechend schnell und unkompliziert verlegen. Die gekapselten Grafitdichtungen sind nicht nur ultrasicher, sondern auch einfach im Handling. Gerade im öffentlichen Raum sind kurze Montagezeiten sehr wichtig. Ein weiterer Pluspunkt: Die Verwendung von CASAFLEX erlaubt eine umweltschonende Trassenführung, weil für die Verlegung der Rohre nur sehr schmale Gräben nötig sind. Da auch keine Kompensationsmassnahmen anfallen, lässt sich der Einsatz von Fernwärme in einigen Punkten sogar als umweltfreundlich bezeichnen – zumindest jedoch in besonderem Masse umweltverträglich.
Heizungsrohre gibt es viele auf dem Markt. Viele erreichen solide Ergebnisse in Tests zur Energieeffizienz. CASAFLEX schneidet jedoch mit top Werten ab und gilt damit als herausragend effiziente Lösung unter den Rohrsystemen. Das Ziel aller: die Vermeidung von Wärmeverlust über die Beförderungsdistanz hinweg. Besonders gut schafft das CASAFLEX, nicht zuletzt durch die durchdachte Bauweise und die hochwertigen Materialien der Fernwärmeleitung.
Vom Trassenwarnband bis zur Messanschlussdose – BRUGG Pipes ist durch unterschiedliche Verbindungsteile, auch fittings genannt, diverses Zubehör und andere auf die CASAFLEX-UNO-Produktreihe abgestimmte Artikel auf jeden Bedarf vorbereitet.
Unterschiedliche Anschlussverbindungen in jeder CASAFLEX-Dimension ermöglichen beispielsweise den reibungslosen Übergang zu weiterführenden Leitungen innerhalb des Gebäudes oder in Muffen. Zum CASAFLEX-UNO-Produktzubehör zählen unlösbare Press-Anschlussverbindungen, die nicht nur zu 100 Prozent sicher, sondern auch einfach und schnell anschliessbar sind. Das Set umfasst einen Stützring, eine stabile Grafitdichtung, das eigentliche Anschlussstück sowie einen Druckring. Bei kleineren Verbindungen kommen zusätzlich Sprengringe und Presshülsen zum Einsatz.

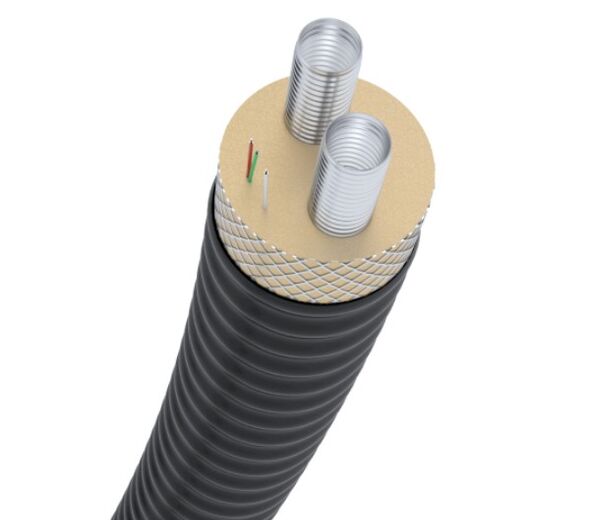

Durch sogenannte Hosenrohre lässt sich ein Einzelrohr ganz einfach auf ein Doppelrohr erweitern. Ausserdem sind sie oft das Bindeglied zwischen hausinterner Rohrleitung und Fernheizleitung. Genau wie auch die restlichen CASAFLEX-Rohre verfügen unsere Hosenrohre über ein Leckageüberwachungssystem. Aber auch T-Stücke mit flexibler Abzweigleitung in verschiedenen Winkelmassen dienen als Erweiterungs- oder Reduzierungselemente von Rohrsystemen. Im Übrigen erfüllen unsere T-Stücke auch die gleichen Normen in der Herstellung und sind zertifiziert. Damit es an diesen Knotenpunkten zu keinen Wärmeverlusten kommt, sind die Rohrkomponenten dank PUR-Schaum wärmeleitfähig.
Muffen sind ebenfalls wichtige Verbindungs- und Endteile. Durch sie wird ein dichter und optimal isolierter Übergang zwischen zwei Rohren garantiert. Meist verwendet man sogenannte Schrumpfmuffen inklusive Schrumpfschläuche – sie passen sich variabel an die Rohrgrösse an, was sie zu einer echten Universallösung macht. Im BRUGG Pipes Muffenset werden verschiedene Montageelemente und zugehörige Kleinteile wie Schlagstopfen, Schaumlochverschlüsse und eine PUR-Schaumkartusche mitgeliefert – damit lassen sich die Leitungen im Erdreich zuverlässig abdichten. Sollte die Montage nicht BRUGG Pipes selbst übernehmen, braucht es für die Installation eigentlich nur das Werkzeug extra. Es kann also direkt losgehen.
Speziell auf CASAFLEX-Rohre ausgelegt sind auch Schutzkappen in verschiedener Grösse. Kunststoff-Halbschalen oder Metallkappen schützen das Rohrende in Gebäude oder Schächten und fixieren es sicher in Muffen.
Dichtringe aus verschiedenen Materialien, in unterschiedlichen Grössen und für jedes Medium stehen einzeln zum Nachisolieren zur Verfügung. Dadurch lassen sie sich aber auch gleich bei der Erstmontage individuell auf Rohrdimension und -inhalt sowie auf verwendete Siphons und Armaturen abstimmen. Sogenannte Ringraumdichtungen, um Kernbohrung- oder Faserzement-Futterrohre gegen Gas und Druckwasser abzudichten und Mauerdichtringe für Mauerdurchbrüche ergänzen das Angebot rund um die Produktfamilie CASAFLEX.
